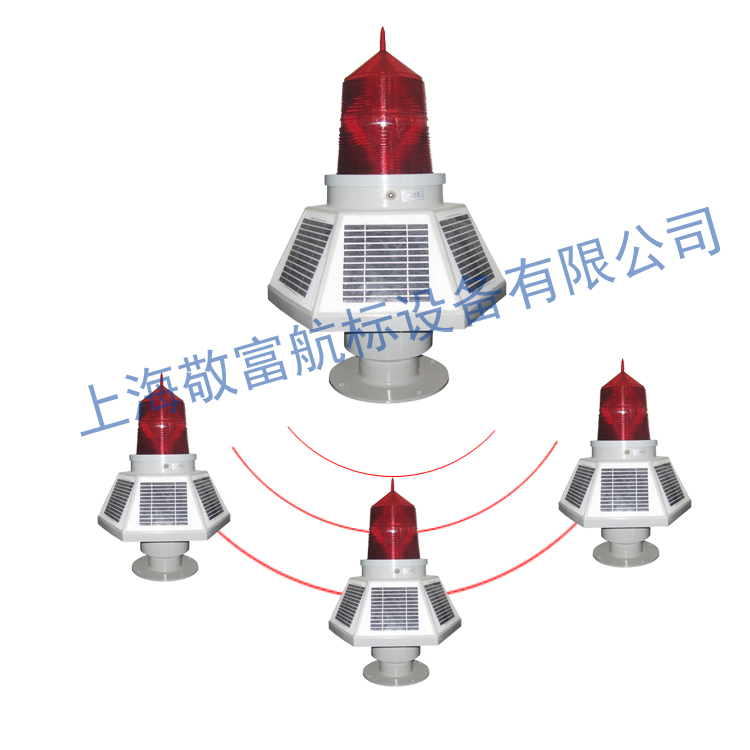

★无线同步航标灯★灯光的闪烁有什么规律吗!

来源:航标灯 时间:2017-03-25 点击:0

一种基于北斗/GPS卫星的无线同步航标灯闪烁方法,其特征在于,步骤为:
第一步、设计航标灯控制电路板,该航标灯控制电路板至少具备处理器,支持定时器、IO控制功能以及通信功能,具备北斗/GPS双模卫星接收能力,具备控制航标灯闪光的输出电路,该航标灯控制电路板应具备具有本地时间计时能力的计时电路,计时精度应满足并适当高于同步精度的要求,该计时电路还需要具备一个同样精度的可变长度的节拍发生器,规律性产生节拍信号;
第二步、由航标灯控制电路板接收自北斗或GPS卫星下发的精确时间信息,并经过平滑处理和双模的切换,得到一个稳定可靠的时间信号和秒脉冲信号,将时间信号对计时电路的时间进行同步,并用秒脉冲信号的边沿对计时电路的秒沿信号进行精确同步,以此在控制板上建立一个精确的绝对时间参考系,所有接收卫星的其它航标灯的航标灯控制电路均得到同样的绝对时间参考系;
第三步、取一个需要被应用的灯质周期编码,计算灯质总周期T,并除以最小节拍时间tp,得到节拍数ps,并根据灯质总周期T计算得到同步周期Tm,Tm=N×T,N为大于1的正整数,且3600除以Tm需为整数;
第四步、计算得到定时触发周期Tgt,<img file="FDA0000498164860000011.TIF" wi="301" he="112" >
第五步、根据第二步得到的绝对时间参考系在每一秒开始时计算当前这一小时内的总秒数,若总秒数可以被当前灯质的同步周期Tm整除,则触发一个航标灯灯质周期,此时航标灯开始以定时触发周期Tgt为周期按节律闪光,通过统一的北斗/GPS卫星统一参考时间,实现所有航标灯的同步闪烁(无线同步航标灯
)。
